●軸端オーバーハング荷重
 低速軸および高速軸にスプロケットホイル・外部ギヤまたはVシープを取り付ける場合は、表6・表7のより、ピッチ円形および取り付け位置を決めてください。
相手機械との関係から、表のものより小さいものをつけるときおよび他の連結方法により、軸端にオーバーハング荷重をかける場合は、下記計算式により表10から軸受の安全率(寿命係数)を検討してください。
表10の許容値をこえる場合はお問合せください。

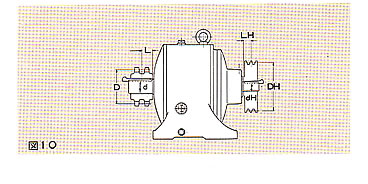

図10
低速軸スプロケットホイルおよび外部ギヤ(平車車)の寸法

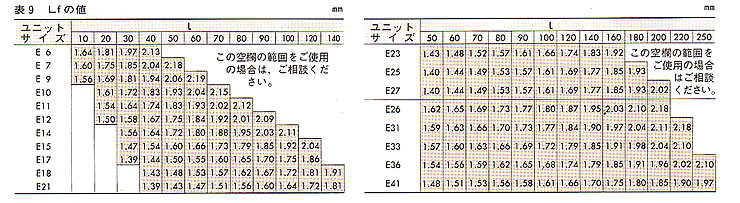

Lfの値

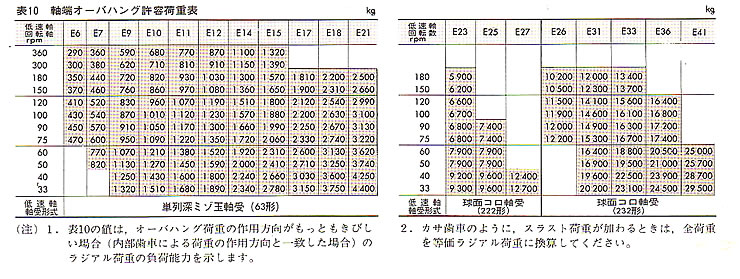

軸端オーバーハング許容荷重表
