●ユニットサイズの選定 |
2 EZ形歯車減速機 |
負荷状態の異なった各種産業機械に、定常荷重条件で設定された標準減速機を使用するには、被動機による異なる種々の荷重条件を換算した設計kWをもって、ユニットサイズを選定する必要があります。

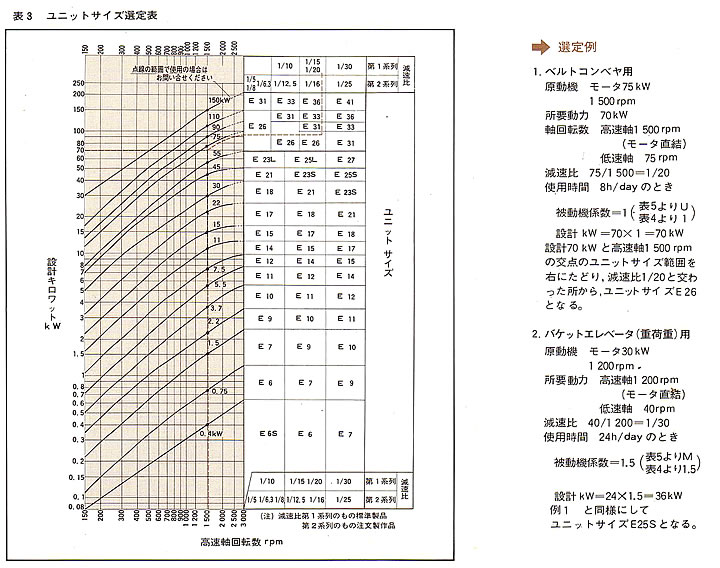

原動機および被動機の種類により設計kWを求め、高速軸回転数と減速比から表3により、ユニットサイズを選定してください。
設計kW=所要動力(kW) × 被動機係数
被動機係数 表4および表5
|
![ユニットサイズ選定表](0125image_kyoutsuu/0125100kyoutuu_0201unit_size-s_r2_c1.jpg) |
|
